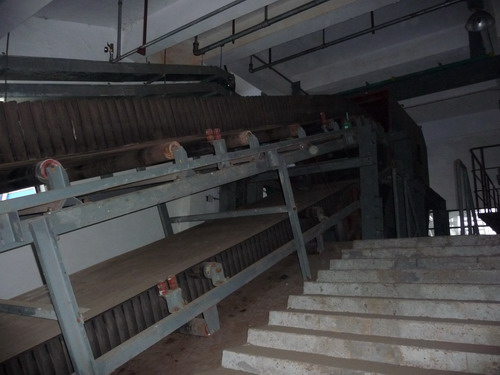

DJ型波狀擋邊帶式輸送機

    波狀擋邊帶式輸送機采用的是具有波狀擋邊和橫隔板的輸送帶，特別適應于大傾角輸送?？蓮V泛用于煤炭、化工、電力、建材、冶金、輕工、糧食、港口、船舶等行業。在工作環境溫度為﹋15℃～＋40℃的范圍內輸送堆積比重為0.5～2.5t/m3的各種散狀物料。最大輸送量可達250m3/h，物料粒度最達可達400mm。本機輸送傾0°角～90°范圍內。對于輸送有特殊要求的物料，如：高溫、具有酸、油類物質或有機容劑等成份的物料需采用特殊的輸送帶及相應的防護措施。

波狀擋邊帶式輸送機的驅動裝置及其組合形式為適應用戶工藝布置，功率選型等需要，備有：

A、電動滾筒（帶逆止器）；

B、Y系列電動機＋三角膠帶＋軸裝式減速器（帶逆止器）＋傳動滾筒；

C、電動機＋聯軸器＋減速器＋傳動滾筒（配逆止器）；

D、其他型式的驅動

說明：本表按1)v＝1m/s;2)r=1t/m3;3)有效帶寬Bt=1000mm;4)物料堆積角p=0°;5)當傾角β＜60°時采用C形橫隔板20°角計算，如采用T形橫隔板則乘系數0.8﹏0.96（傾角大取小值，反之取大值）；6＝當傾角β≥60°時采用TC形橫隔板計算；7）塊度轎大者適當考慮充填系數，塊度轎小者無需另考慮充填系數，有物料實際動堆積角β≥60°基本能得到補償。
